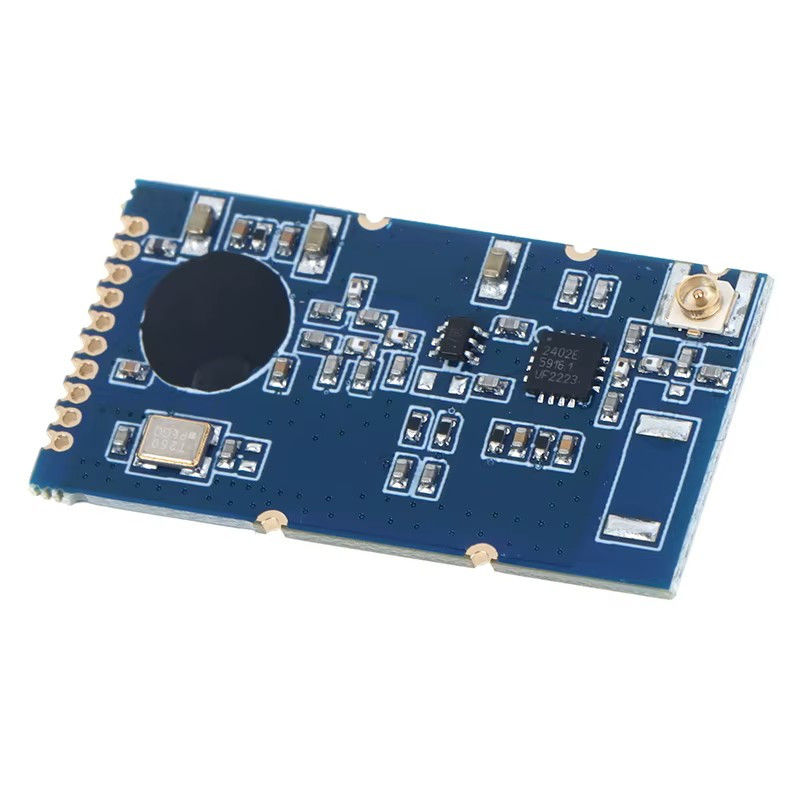

Модуль CC2500 2.4G бездротового приймача даних із вбудованим чіпом PA+LNA (цукорок)

Модуль бездротового приймача даних CC2500 2.4G з вбудованим чіпом PA+LNA та бездротовим модулем дистанційного керування SPI високої потужності

• Сумісність з антенами DIY 100 Mile: розроблено для любителів самостійного монтажу, сумісне з антенами 100 Mile для наддальнього зв'язку.
• Розширені дослідження приймача: передові дослідження приймача для надійного зв'язку без перешкод у діапазоні 24 ГГц.
• Потужний чіп PA/LNA: вбудований чіп PA+LNA збільшує потужність сигналу до 23 дБм забезпечуючи зв'язок на великих відстанях.
• Підтримка універсальної модуляції: підтримує кілька типів модуляції, включаючи FSK, GFSK, MSK, ASK та OOK для різних програм.
• Глобальний безліцензійний діапазон ISM: працює у глобальному безліцензійному діапазоні ISM 2,4 ГГц, забезпечуючи гнучкість та простоту використання.

Функції

• SPI-інтерфейс
• Висока ефективність витрат
• Діапазон 2,4 ГГц
• Вбудований чіп PA/LNA високої потужності до 23 дБм безпосередньо вирішує проблему близької відстані зв'язку 2.4G.
• Пакет DIE (голий кристал)
• Наддальний зв'язок
• Підтримка цифрового RSSI
• Підтримка манчестерського кодування
• Анти-перешкоди
• Глобальний безліцензійний діапазон ISM

• Модуль передачі CC2500 підходить для модифікації радіоапаратур Devo (DEVO 8S, Devo 7 та ін.) на прошивці Deviation. За допомогою цього модуля можна розширити підтримку FrSky приймачів.

  CC2500 – це радіочастотний модуль бездротового зв'язку 2.4 ГГц виробництва Texas Instruments. Цей модуль використовується як засіб віддаленого зв'язку в деяких дронах FPV, оскільки він може запропонувати стабільне та надійне бездротове з'єднання.

  Основні характеристики:

  Частотний діапазон: CC2500 працює у частотному діапазоні 2.4 ГГц, що робить його сумісним з бездротовими технологіями, такими як Bluetooth та Wi-Fi.

  Модуляція: Використовує різні схеми модуляції, такі як GFSK (Gaussian Freequency Shift Keying) та MSK (Minimum Shift Keying), що робить його ефективним для передачі даних.

  Широкий діапазон даних: забезпечує передачу даних на високих швидкостях, що робить її придатною для використання у різних пристроях, таких як бездротові сенсорні мережі, пульти дистанційного керування, системи вимірювання та ін.

  Низька потужність: CC2500 відомий своєю ефективністю в енергоспоживання, що дозволяє використовувати його в пристроях з обмеженим джерелом живлення, таких як батарейки.

  Протоколи комунікації: Підтримує різні протоколи комунікації, включаючи Serial Peripheral Interface (SPI), що дозволяє легко інтегрувати його з різними мікроконтролерами та мікропроцесорами.

  Вбудований пакетний процесор: Має вбудований процесор для обробки даних та взаємодії з іншими пристроями.

  Характеристики
  Робоча напруга: 1.8 to 3.6V
  Частота: 2.4 to 2.483GHz
  Робоча температура: - 40 - +85
  Потужність передачі: +17dBm-20dBm
  Струм: 150mA
  Прийом: -112dBm
  Швидкість: 1200 to 500Kbps
